O que é um interruptor em paralelo?

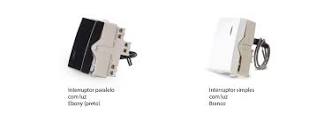

2 – Interruptores paralelos: também conhecidos como “chave hotel” em algumas regiões, ou ainda interruptores “three-way”. Servem para ligar e desligar uma lâmpada (ou grupo de lâmpadas) a partir de dois pontos de comando (dois interruptores).
Como fazer circuito elétrico paralelo?
Será necessário passar dois fios de retorno entre os dois interruptores que serão utilizados, então deve haver um conduíte entre os dois interruptores ou os dois fios devem ser roteados de um interruptor ao outro. Utilize conectores de torção sempre que necessário para unir dois fios. O que acontece quando se liga três lâmpadas com a mesma resistência em série *? Nesse caso, como as lâmpadas estão em série, a corrente que passa por ambas será a mesma.
O que acontece com as lâmpadas 1 e 3 se a lâmpada 2 queimar?
Quando a lâmpada 1 queima, ela vai abrir o circuito no ramo do meio, ou seja, a lâmpada 2 vai apagar. A tensão na lâmpada 3 vai permanecer a mesma (V), por isso ela vai continuar com o mesmo brilho. O que você acha que acontece quando uma lâmpada queima? O filamento aquece e emite luz; ao longo do tempo, ele se oxida e torna-se cada vez mais frágil, até que se rompe e a lâmpada acaba. Sendo que a oxidação ocorre de forma gradual, a lâmpada deveria ir apagando ao acaso, a qualquer momento.
Como fazer um circuito elétrico em série?
Como fazer Ligação Elétrica em Série
Para ensinar como fazer uma ligação em série usamos como exemplo um circuito com fonte de energia alternada de 127V, e três cargas iguais comandadas por um interruptor simples. De forma que assim que o interruptor for acionado, as cargas começarão a funcionar. Como identificar os nós de um circuito? Nós: são onde há ramificações nos circuitos, ou seja, quando houver mais de um caminho para a passagem da corrente elétrica. Ramos: são os trechos do circuito que se encontram entre dois nós consecutivos. Ao longo de um ramo, a corrente elétrica é sempre constante.
Quais são as características de um circuito em série?
Um circuito elétrico em série é aquele onde se liga mais de uma carga, em série, e no mesmo circuito elétrico umas com as outras. Essas cargas são ligadas por meios de condutores elétricos, sendo uma na ponta da outra, ou ainda diretamente ligadas, dependendo do circuito elétrico em série a ser montado. Como saber se os resistores estão em série ou paralelo? Quando ligados em série, os resistores são percorridos pela mesma corrente elétrica, quando em paralelo, o potencial elétrico é igual para os resistores associados.
Como resolver resistor em paralelo?
Fórmulas da associação de resistores em paralelo
- corrente total: i = i1 + i2 + i3 + … + in;
- resistência equivalente: 1/Req = 1/R1 + 1/R2 + 1/R3 + … +1/Rn;
- resistência equivalente (circuito com apenas dois resistores): Req = (R1 . R2)/(R1 + R2);
- lei de Ohm: U = R . i.
